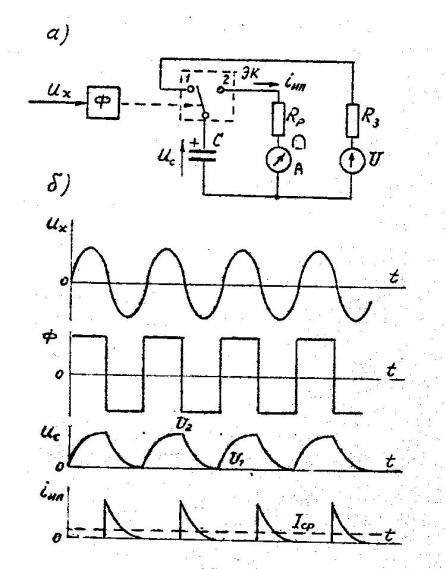

Принцип действия конденсаторного частотомера поясняется схемой, приведенной на рис. 1,а и временными диаграммами, изображенными на рис, 1.б. Рис.1 При действии положительной полуволны напряжения неизвестной частоты f x формирователь Ф переводит электронный ключ ЭК В положение I. В этом положении ключа происходит заряд емкости С от источника напряжения U. При отрицательной полуволне формирователь Ф переводит ЭК в положение 2, при котором происходит разряд ёмкости С через микроамперметр А до напряжения U 1 =0. Количество электричества, полученное емкостью С при заряде, равно количеству электричества , отдаваемого микроамперметру, поэтому (1) Средний ток через микроамперметр отсюда измеряемая частота (2) При постоянной емкостью С шкалу микроамперметра можно проградуировать в единицах частоты. Диапазон измеряемых частот можно изменять изменением емкости С, а также шунтированием микроамперметром. Конденсаторные частотомеры используются в диапазоне частот от 10 Гц до 10 МГц. Погрешность иэм

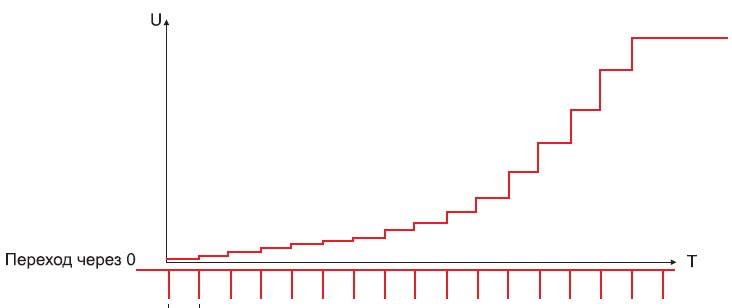

  Переходный процесс в умножителе напряжения при включении Графики переходного процесса в идеальном умножителе на 10 (амплитуда входного переменного напряжения равна 1). Количество периодов до достижения заданного уровня выходного напряжения логарифмическая. Чем больше частота тем быстрее напряжение достигнет заданной величины.   Включаем умножители на выхода стерео сигнала где по второму каналу сигнал поступает с некоторой задержкой. При неизменной частоте напряжение на выходах умножителей выровняется через 200 периодов и  если напряжение и частота будут постоянны то напряжения будут равны. Изменения частоты и амплитуды сигнала повлекут изменения выходного напряжения. Напряжение на первом умножителе выросло значит происходит увеличение частоты и амплитуды и наоборот. Теория здесь Верны ли мои рассуждения? Можно ли таким способом написать программу записи музыки в нотной грамоте?

Выпрямленное напряжение с генератора низкой частоты заряжает конденсатор большой емкости или ионистр. Понятно, даже не вдаваясь в теорию электрических цепей, кривая заряда зависит от частоты, тока и напряжения. Для разных частот крутизна графиков будет разная.  Фонограмма будет представлена в виде волнистой линии выпрямленного напряжения на на нагрузке Пока это очень простой алгоритм для анализа изменяющегося низкочастотного сигнала. Такую программу может написать любой начинающий программист.

Одним из способов измерения частоты периодических сигналов производят подсчитывая количество импульсов в заданном временном окне. В патентном поиске нашлись способы измерения частоты в фиксированных окнах и окнах с перекрытием, и со скользящим переменным окном. Я предлагаю способ непрерывного подсчета импульсов в скользящем окне .  Входной сигнал поступает на компаратор и на его выходе формируются прямоугольные импульсы, которые подают на суммирующий вход счетчика и те же импульсы с задержкой в ширину окна на вычитающий вход реверсивного счетчик. При подаче импульсного сигнала начнется отсчет. Через заданное время задержки начнут приходить же импульсы на реверсивный вход счетчика. Зададим время задержки 10 мс. При частоте гармонического входного сигнала с частотой 4000 Гц в таком окне помещается 40 импульсов. При неизменной частоте на счетчике будет постоянное количество импульсов. Следовательно по количеству импульсов в окне в любой момент можно судить о частоте гармоническо

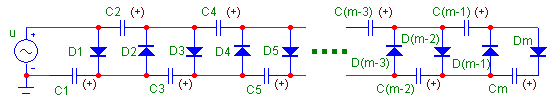

  Умножитель напряжения Количество периодов до достижения заданного уровня выходного напряжения зависит коэффициента умножения. Длительность переходного процесса резко увеличивается с ростом коэффициента умножения. При питании от источника переменного напряжения с частотой сети (100 Гц), для умножителей всего в 10 раз, длительность переходного процесса для достижения по уровню 90% составляет 850 мсек, для 1000гц-85 мсек. Несколько умножителей с разным коэффициентом умножения включены нагрузкой к генератору звуковой частоты. Напряжения на нагрузке умножителей будет зависеть от частоты и амплитуды и схемы умножителя. Получим аналоговый анализатор звука.. Можно поломать голову над вопросом получится ли таким способом распознавать речь. Теория здесь

  Каждый кто общался с голосовыми помощниками что их понимание речи далеки от совершенства. Самый крутой эксперимент по искажению человеческой речи может провести каждый прослушать и посмотреть прямоугольные импульсы на выходе компаратора. Музыкальные произведения так и речь легко узнаваемы хотя вся информация представлена в виде прямоугольников различной длительности чем выше частота звука тем ближе звук к оригиналу. Математическая модель фонемы человеческого голоса

Предлагаю следующий алгоритм: 1. Удаляем шумы 2. Отмечаем переходы через ноль в фонограмме 3. Копируем на вторую дорожку фонограмму со сдвигом чуть длиннее периода самой низкой фонемы 4. Фонограммы с отметками переходов через нуль объединяем в общий файл. 5 На прямой вход реверсивного счетчика подаем отметки сигнала перехода через нуль с первого канала на вычитающий со второго. В моменты когда нуль делим фонограмму так как появится не информативный участок , период который нам не интересен так как он ниже уровня частот нашей фонограммы. Примечание: Задержка должна быть больше чем время периода самой низкой частоты в звуке и короче времени при котором возникает эффект эха, не более 50 мс. Фазовый сдвиг звука до наступления эффекта звука человек не различает просто меняется окраска звука. Динамическое программирование в алгоритмах распознавания речи
